Теплоаккумулятор NIBE

Bu 100Bu 200Bu 200, 300, 500Bu 750, 1000
Увеличить
Логотип NIBE

Теплоаккумуляторы (теплонакопители) NIBE BUZ и BU предназначены для совместного использования с отопительными котлами, тепловыми насосами, солнечными коллекторами и другими источниками тепловой энергии. Их основная задача - накопление и передача тепловой энергии при неравномерности или периодичности работы источника тепловой энергии.
Также они могут выступать в качестве резервного источника тепла при отключении основного источника. В случае с использованием твердотопливных котлов их применение позволяет исключить перегрев котла с увеличением его КПД и продлением срока службы котельного агрегата, а также уменьшить частоту загрузки топлива.
При применении электрических котлов и 2-х тарифных счетчиков теплонакопители позволяют потреблять электроэнергию на отопление преимущественно с использованием ночного тарифа.
Некоторые модификации имеют дополнительные змеевики в нижней части для подключения дополнительных источников тепловой энергии (солнечных коллекторов и т.д.).
При совместном использовании нескольких теплонакопителей возможно решать самые сложные задачи в организации отопительных систем, в том числе и со значительной тепловой нагрузкой.
Конструктивно все теплонакопители имеют высокоэффективную теплоизоляцию (пенополистирол) толщиной не менее 100 мм

Наименование    Стоимость
с НДС, руб.
В наличии
на складе

Теплоаккумулятор NIBE BU-100.8 18 370,40
Купить
Теплоаккумулятор NIBE BU-200.8 33 296,30
Купить
Теплоаккумулятор NIBE BU-300.8 41 046,60
Купить
Теплоаккумулятор NIBE BU-500.8 54 537,10
Купить
Теплоаккумулятор NIBE BU-750.8 113 093,00
Купить
Теплоаккумулятор NIBE BU-1000.8 123 426,00
Купить
Теплоаккумулятор NIBE BUZ-500/200.90 117 513,00 В наличии большое количество
Купить
Теплоаккумулятор NIBE BUZ-500/200.91 127 158,00 В наличии большое количество
Купить
Теплоаккумулятор NIBE BUZ-500/200.92 136 630,00 В наличии большое количество
Купить
Теплоаккумулятор NIBE BUZ-750/200.90 139 213,00
Купить
Теплоаккумулятор NIBE BUZ-1000/200.90 152 130,00
Купить
Теплоаккумулятор NIBE BUZ-750/200.91 149 259,00
Купить
Теплоаккумулятор NIBE BUZ-1000/200.91 162 463,00
Купить
Теплоаккумулятор NIBE BUZ-750/200.92 160 167,00
Купить
Теплоаккумулятор NIBE BUZ-1000/200.92 172 796,00
Купить
Разборка теплоаккумулятора

Теплоаккумулятор без теплоизоляции

Возможность снять теплоизоляцию позволяет разместить теплонакопитель в котельной даже при относительно узких дверных проемах (для 750л - 80 см, для 1000л - 90 см).
С лицевой стороны теплонакопитель оборудован термометром и фланцами для установки ТЭНов.
Вход от источника тепла осуществляется с левой стороны теплонакопителя, где на входе расположена вертикальная специально профилированная планка, позволяющая распределить поступающий теплоноситель по высоте емкости в зависимости от его степени нагрева.
Модели серии BUZ оборудованы встроенным баком для ГВС на 200 л. В некоторых модификациях серии BUZ устанавливаются дополнительно 1 или 2 змеевика с достаточно большой площадью поверхности.



Теплоаккумуляторы NIBE BUZ и BU разработаны для экономии энергоресурсов и повышения эффективности отопительной системы.

· Современный дизайн
· Высокоэффективная теплоизоляция (пенополистирол 100 - 140 мм)
· Съемная теплоизоляция позволяет уменьшать габариты для прохождения в стандартные дверные проемы (80-90 см)
· Конструктивные элементы, позволяющие наиболее эффективно осуществлять нагрев и распределение теплоносителя
· Возможность подключения дополнительных электрических нагревателей
· Возможность использования дополнительных источников тепловой энергии (солнечных коллекторов и т.д.)
· Встроенный бак для ГВС на 200 л в моделях серии BUZ, позволяющий совместить функции теплонакопителя и бойлера косвенного нагрева

Конструкция и размеры теплонакопителя NIBE BU-100.8 R

Конструкция и размеры теплонакопителя NIBE BU-100.8R
Технические характеристики BU-100.8
Номинальная ёмкость, л 100
Максимальное давление в баке, бар 6
Максимальная температура в баке, °C 95
Вес нетто, кг 31
Вес брутто, кг 34

Конструкция и размеры теплонакопителя NIBE BU-200.8R BU-300.8R BU-500.8R

Конструкция и размеры теплонакопителя NIBE BU-200.8R BU-300.8R BU-500.8R

Технические характеристики BU-200.8R BU-300.8R BU-500.8R
A, мм 272 283 305
B, мм 851 1278 1425
C, мм 90 283 305
D, мм 1021 1278 1425
E, мм 1126 1576 1757
F, мм 650 650 750
G, мм 254 268 290
H, мм 556 780 865
I, мм 857 1293 1440
 1 (Вход от источника тепла) 1" 2"
 2 (Выход к источнику тепла) 1" 2"
 3 (Вход в систему отопления) 1" 2"
 4 (Выход из системы отопления) 1" 2"
 5 (Гильза для датчика температуры) Ø 9.5 мм
 6 (Воздуховыпускной клапан) ¾"
 7 Пластина предотвращающая смешивание сред
 8 Верхняя изоляция бака
 9 Теплоизоляция бака
 10 Нижняя изоляция бака
 11 Регулирующаяся ножка 0-15 мм

Номинальная ёмкость, л 200 300 500
Максимальное давление в баке: 6 бар
Максимальная температура в баке: 95 °C
Вес нетто, кг 58 80 106
Вес брутто, кг 80 110 145

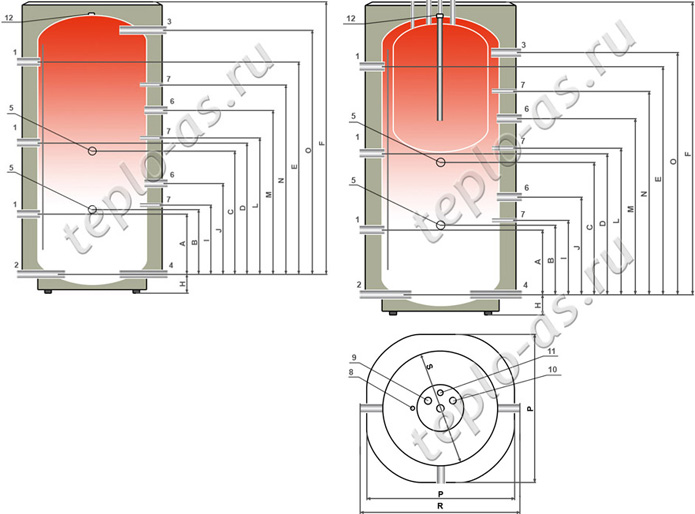

Чертежи теплоаккумуляторов (теплонакопителей) NIBE BU-750.8 R, BU-1000.8 R

Чертежи теплоаккумуляторов (теплонакопителей) NIBE BU-750.8 R, BU-1000.8 R

Технические характеристики BU-750.8 BU-1000.8
Номинальная емкость внешнего бака, л 750 1000
Максимальное давление во внешнем баке, бар 3
Максимальная температура в баке, °C 95
Максимальная температура в змеевике, °C 110
Вес, кг 180 210
A, мм 418 438
B, мм 448 468
C, мм 853 913
D, мм 948 968
E, мм 1468 1488
F, мм 1882 1942
H, мм 142+15/-0 159+15/-0
I, мм 478 498
J, мм 628 648
L, мм 943 963
M, мм 1133 1153
N, мм 1313 1333
O, мм 1713 1753
P, мм 965 1065
R, мм 1042 1142
S, мм Ø750 Ø850
1 - Вход от источника тепла 2" внутр.
2 - Выход к источнику тепла 2" внутр.
3 - Выход к системам отопления 2" внутр.
4 - Вход из системы отопления 2" внутр.
5 - Фланец для установки ТЭНов 2" внутр.
Макс. длина ТЭН-а = 770 Макс. длина ТЭН-а = 820
6 - Фланец Входной/Выходной (дополнительный) 2" внутр.
7 - Гильза для установки датчика температуры Ø16 нар.

Чертежи теплоаккумуляторов (теплонакопителей) NIBE BUZ-750/200.90 R, BUZ-1000/200.90 R

Чертежи теплоаккумуляторов (теплонакопителей) NIBE BUZ-750/200.90 R BUZ-1000/200.90 R

Технические характеристики BUZ-750/200.90 BUZ-1000/200.90
Номинальная емкость внешнего бака, л 750 1000
Номинальная емкость внетреннего бака, л 200 200
Максимальное давление во внешнем баке, бар 3
Максимальное давление во внутрненнем баке, бар 10
Максимальная температура в баке, °C 95
Максимальная температура в змеевике, °C 110
Длина магниевого анода, мм Ø21x435
Срок обмена анода, мес 18
Вес, кг 250 280
A, мм 418 438
B, мм 448 468
C, мм 853 913
D, мм 948 968
E, мм 1468 1488
F, мм 1913 1970
H, мм 142+15/-0 159+15/-0
I, мм 478 498
J, мм 628 648
L, мм 943 963
M, мм 1133 1153
N, мм 1313 1333
O, мм 1468 1488
P, мм 965 1065
R, мм 1042 1142
S, мм Ø750 Ø850
1 - Вход от источника тепла 2" внутр.
2 - Выход к источнику тепла 2" внутр.
3 - Выход к системам отопления 2" внутр.
4 - Вход из системы отопления 2" внутр.
5 - Фланец для установки ТЭНов 2" внутр.
Макс. длина ТЭН-а = 770 Макс. длина ТЭН-а = 820
6 - Фланец Входной/Выходной (дополнительный) 2" внутр.
7 - Гильза для установки датчика температуры Ø16 нар.
8 - Патрубок для выпуска воздуха ¼" нар.
9 - Выход горячей воды на ГВС 1" внутр.
10 - Вход холодной воды для ГВС 1" внутр.
11 - Патрубок циркуляции ГВС ¾" внутр.
12 - Место для установки анода 1" нар.
13 - Вход в нижний змеевик 1" внутр.
14 - Выход из нижнего змеевика 1" внутр.

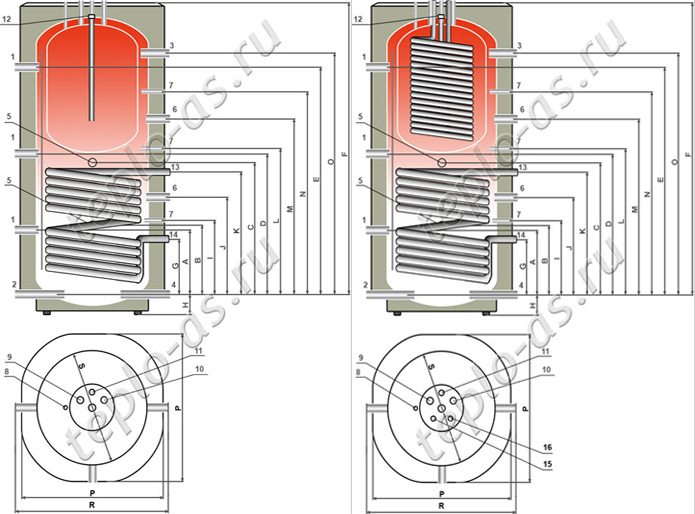

Чертежи теплоаккумуляторов (теплонакопителей) NIBE BUZ-750/200.91 R, BUZ-1000/200.91 R

Чертежи теплоаккумуляторов (теплонакопителей) NIBE BUZ-750/200.91 R BUZ-1000/200.91 R

Технические характеристики BUZ-750/200.91 BUZ-1000/200.91
Номинальная емкость внешнего бака, л 750 1000
Номинальная емкость внетреннего бака, л 200 200
Максимальное давление во внешнем баке, бар 3
Максимальное давление во внутрненнем баке, бар 10
Максимальное давление в змеевике, бар 16
Максимальная температура в баке, °C 95
Максимальная температура в змеевике, °C 110
Площадь поверхности нижнего змеевика, м² 2,74
Длина магниевого анода, мм Ø21x435
Срок обмена анода, мес 18
Вес, кг 300 340
A, мм 418 438
B, мм 448 468
C, мм 853 913
D, мм 948 968
E, мм 1468 1488
F, мм 1913 1970
G, мм 354 374
H, мм 142+15/-0 159+15/-0
I, мм 478 498
J, мм 628 648
K, мм 798 818
L, мм 943 963
M, мм 1133 1153
N, мм 1313 1333
O, мм 1468 1488
P, мм 965 1065
R, мм 1042 1142
S, мм Ø750 Ø850
1 - Вход от источника тепла 2" внутр.
2 - Выход к источнику тепла 2" внутр.
3 - Выход к системам отопления 2" внутр.
4 - Вход из системы отопления 2" внутр.
5 - Фланец для установки ТЭНов 2" внутр.
Макс. длина ТЭН-а = 770 Макс. длина ТЭН-а = 820
6 - Фланец Входной/Выходной (дополнительный) 2" внутр.
7 - Гильза для установки датчика температуры Ø16 нар.
8 - Патрубок для выпуска воздуха ¼" нар.
9 - Выход горячей воды на ГВС 1" внутр.
10 - Вход холодной воды для ГВС 1" внутр.
11 - Патрубок циркуляции ГВС ¾" внутр.
12 - Место для установки анода 1" нар.
13 - Вход в нижний змеевик 1" внутр.
14 - Выход из нижнего змеевика 1" внутр.

Чертежи теплоаккумуляторов (теплонакопителей) NIBE BUZ-750/200.92 R, BUZ-1000/200.92 R

Чертежи теплоаккумуляторов (теплонакопителей) NIBE BUZ-750/200.92 R BUZ-1000/200.92 R

Технические характеристики BUZ-750/200.92 BUZ-1000/200.92
Номинальная емкость внешнего бака, л 750 1000
Номинальная емкость внетреннего бака, л 200 200
Максимальное давление во внешнем баке, бар 3
Максимальное давление во внутрненнем баке, бар 10
Максимальное давление в змеевике, бар 16
Максимальная температура в баке, °C 95
Максимальная температура в змеевике, °C 110
Площадь поверхности верхнего змеевика, м² 1,33
Площадь поверхности нижнего змеевика, м² 2,74
Длина магниевого анода, мм Ø21x700
Срок обмена анода, мес 18
Вес, кг 330 360
A, мм 418 438
B, мм 448 468
C, мм 853 913
D, мм 948 968
E, мм 1468 1488
F, мм 1913 1970
G, мм 354 374
H, мм 142+15/-0 159+15/-0
I, мм 478 498
J, мм 628 648
K, мм 798 818
L, мм 943 963
M, мм 1133 1153
N, мм 1313 1333
O, мм 1468 1488
P, мм 965 1065
R, мм 1042 1142
S, мм Ø750 Ø850
1 - Вход от источника тепла 2" внутр.
2 - Выход к источнику тепла 2" внутр.
3 - Выход к системам отопления 2" внутр.
4 - Вход из системы отопления 2" внутр.
5 - Фланец для установки ТЭНов 2" внутр.
Макс. длина ТЭН-а = 770 Макс. длина ТЭН-а = 820
6 - Фланец Входной/Выходной (дополнительный) 2" внутр.
7 - Гильза для установки датчика температуры Ø16 нар.
8 - Патрубок для выпуска воздуха ¼" нар.
9 - Выход горячей воды на ГВС 1" внутр.
10 - Вход холодной воды для ГВС 1" внутр.
11 - Патрубок циркуляции ГВС ¾" внутр.
12 - Место для установки анода 1" нар.
13 - Вход в нижний змеевик 1" внутр.
14 - Выход из нижнего змеевика 1" внутр.
15 - Вход в верхний змеевик ½"внутр.
16 - Выход из нижнего змеевика ½"внутр.

Типовая схема подключения теплоаккумулятора NIBE BU-***.8

Схема подключения теплоаккумулятора

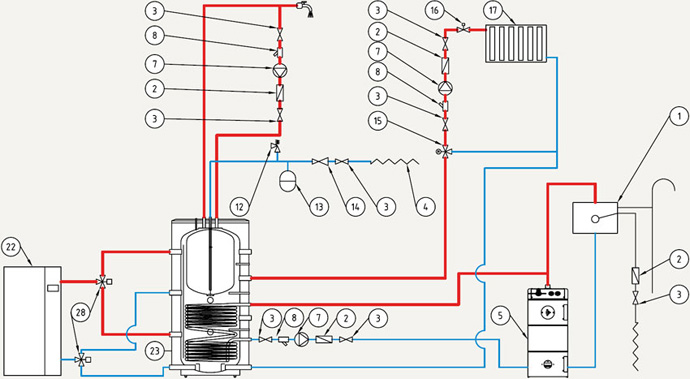

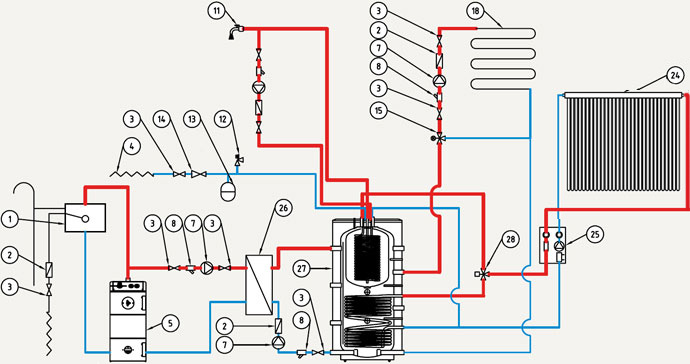

Типовая схема подключения теплоаккумулятора со встроенным баком для ГВС NIBE BUZ-***.90

Типовая схема подключения теплоаккумулятора со встроенным баком для ГВС NIBE BUZ-***.90


Типовая схема подключения теплоаккумулятора со встроенным баком для ГВС и змеевиком NIBE BUZ-***.91

Типовая схема подключения теплоаккумулятора со встроенным баком для ГВС и змеевиком NIBE BUZ-***.91


Типовая схема подключения теплоаккумулятора со встроенным баком для ГВС и двумя змеевиками NIBE BUZ-***.92

Типовая схема подключения теплоаккумулятора со встроенным баком для ГВС и двумя змеевиками NIBE BUZ-92


Обозначения на схемах:

1. Открытый расширительный бак с поплавком
2. Обратный клапан
3. Запорный вентиль
4. Подключение воды
5. Твердотопливный котел
6. Камин с водяной рубашкой
7. Насос
8. Фильтр
9. Дифференциальный клапан (вертикально)
10. Теплонакопитель BUZ - 1000/200.90 или BUZ-750/200.90
11. Радиаторы
12. Предохранительный клапан
13. Мембранный расширительный бак
14. Редуктор давления
15. Смесительный клапан (3-х или 4-х ходовой)
16. Термостатический клапан
17. Нагреватель
18. Теплый пол
19. Теплонакопитель BU-1000.8
20. Теплообменник косвенного нагрева MEGA W-E 220.81
21. Делитель
22. Тепловой насос
23. Теплонакопитель BUZ - 1000/200.91 или BUZ-750/200.91
24. Солнечный коллектор
25. Насосная группа
26. Теплообменник
27. Теплонакопитель BUZ - 1000/200.92 или BUZ-750/200.92
28. 3-х ходовой переключающий клапан
29. Регулирующий клапан


454053, Россия, Челябинская область, Челябинск, Троицкий тракт, д. 11/л
время работы: пн-пт 9:00-17:00
+7(351) 247-62-62 +7(351) 247-63-63 +7(351) 211-14-62
http://teplo-as.ru


Водонагреватели
  Накопительные водонагреватели
  Газовые колонки
  Бойлеры косвенного нагрева
  Проточные водонагреватели


Запчасти и принадлежности
  Запчасти ЭВАН


Канализационные насосы SFA
  Бытовые канализационные насосы SFA
  Канализационные насосы SFA для общественных помещений
  Насосы SFA для отвода конденсата


Котлы
  Твердотопливные котлы
  Комбинированные котлы
  Электрические котлы
  Пеллетные котлы


Локальные системы канализации
  Локальные системы канализации "ЛОС"
  Емкости под септик
  Принадлежности для септиков и ЛОС


Насосы
  Насосные станции и повысительные насосы
  Комплектующие, принадлежности для насосов
  Канализационные и дренажные насосы
  Погружные скважинные насосы
  Циркуляционные насосы


Насосы GRUNDFOS
  Насосы и насосные станции для бытового потребления
  Насосы для повышения давления в системах водоснабжения
  Циркуляционные насосы для отопления и гвс
  Насосы для дренажа и канализации
  Скважинные насосы
  Блоки управления и принадлежности


Насосы Grundfos Sololift 2
  Канализационные насосы Grundfos Sololift 2


Обогреватели
  Электрические конвекторы


Пластиковые баки
  Комплектующие к топливным бакам
  Баки для воды
  Баки для дизельного топлива
  Комплектующие к бакам для воды


Пластинчатые теплообменники
  Паяные пластинчатые теплообменники Ридан
  Паяные пластинчатые теплообменники Альфа Лаваль
  Опросный лист для заказа теплообменника
  Разборные пластинчатые теплообменники Ридан
  Разборные пластинчатые теплообменники Альфа Лаваль


Приборы
  Термостаты и датчики температуры теплоносителя
  Манометры
  Термометры биметаллические
  Дистанционные термометры и термосигнализаторы
  Термостаты и датчики температуры воздуха
  Термометры спиртовые
  Термоманометры


Расширительные баки, гидроаккумуляторы
  Гидроаккумуляторы для водоснабжения
  Расширительные баки для отопления
  Запчасти и принадлежности для мембранных баков


Солнечные коллекторы
  Солнечные коллекторы NIBE


Теплоаккумулятор
  Теплоаккумулятор JASPI
  Теплоаккумулятор NIBE


Тепловые насосы
  Тепловые насосы NIBE


Теплоноситель (антифриз)
  Теплоноситель (антифриз) для систем отопления


Трубопроводная арматура
  Клапаны регулирующие
  Смотровые стекла
  Предохранительная арматура
  Клапаны запорные
  Фильтры и грязевики
  Регуляторы давления
  Линии сбора и распределения пара, конденсата
  Прерыватели вакуума
  Клапаны обратные
  Конденсатоотводчики
  Затворы поворотные
  Воздухоотводчики
  Регуляторы температуры
